Тестер напівпровідникових елементів транзисторів ESR LCR TC1

Тестер TC1 для розпізнавання та діагностики різних радіокомпонентів. Дозволить виміряти опір резисторів, індуктивність, ємність звичайних та електролітичних конденсаторів, ESR (еквівалентний почерговий опір), Vloss (напруга протікання) і т.д. Тип підключеного приладу визначається автоматично.

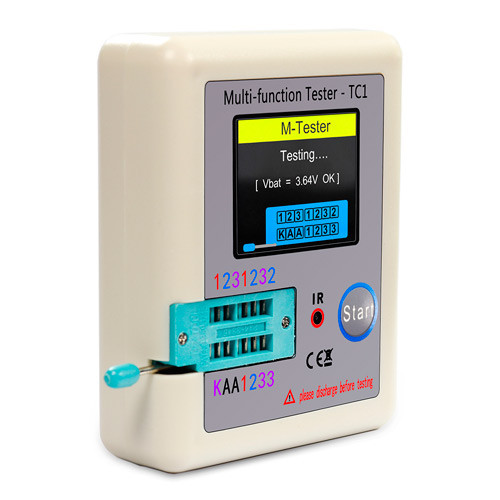

Тестер оснащено кольоровим дисплеєм на якому відображаються коефіцієнти посилення біполярних транзисторів, автовизначення та структура їх, розташування виводів. Також на корпусі розміщені номерні контакти роз'єму для підключення будь-яких радіодеталей, крім стабілітронів, для яких передбачені контакти КАА (катод, анод, анод). Збоку розміщений ІЧ-приймач для перевірки та декодування сигналів пультів ДК.

Управляється прилад єдиною кнопкою START. Коротке натискання для включення прилада і запуску теста, після установки компонента в роз'єм. Тривалий натиск для примусового вимкнення прилада.

Інструкція з експлуатації (на англ. мові).

• Компоненти для тестування: транзистори (Pnp, NPN, N-, IGBT, MOSFET, JFET), діоди і здвоєні діоди, резистори, конденсатори, стабілітрони, тріаки, тірістори, конденсатори, елементи живлення, катушки індуктивності
• Індикація напруги відкриття світлодіодів
• Визначення розпіновки симісторів і тирісторів
• Визначення основних характеристик польових транзисторів будь-якого типу
• Аналіз коефіцієнта втрат і внутрішнього опору конденсаторів

• Ємнісний 1.8" TFT дисплей з роздільною здатністю 160х128 пікселів і підсвіткою
• Тестова напруга: 4.5 В (пікова)
• Тестовий струм: < 6 мА
• Діапазон вимірювання ємності: 25 пФ – 100 мФ
• Діапазон вимірювання індуктивності: 0.01 мГн – 20 Гн
• Діапазон вимірювання опору: 0.1 Ом – 50 МОм
• Перевірка стабілітронів: до 30 В
• Живлення: від внутрішнього акумулятора, зарядка через MicroUSB (кабель в комплекті)
• Автовимкнення після 20 с бездіяльності (за замовчуванням, можна налаштувати)
• LED-індикація зарядки акумулятора
• Розміри: 9 х 7 х 2.7 см
• Вага: 85 г
• В комплекті щупи і набір для калібрування

Зверніть увагу! Конденсатор не повинен перевірятися без розряду. Відсутня функція перевірки індуктивності трансформатора. При низькому рівні заряда батареї необхідно, перед використанням, зарядити пристрій.
