Осцилограф 2кан 60МГц 200МС/с USB приставка DDS генератор, ISDS220B

Старший брат популярної серії осцилографів. Пристрій з відмінним функціоналом для вирішення завдань практично будь-якої складності. Зв'язок з ПК здійснюється через високошвидкісний USB-кабель.

Об'єднує в собі функції двоканального осцилографа, аналізатора спектру, DDS генератора сигналів і генератора розгортки.

• Кількість каналів: 2
• Вхідний імпеданс: опір 1 МОм, ємність 25 пФ
• Тип зв'язку: AC/DC
• Дозвіл по вертикалі: 8 біт
• Діапазон підсилення: -16~16 В (зонд Х1), -160~160 В (зонд Х10)
• Точність: ±3 %
• Час розгортки: 1 нс - з 20 с
• Захист: діодна, пікова напруга 50 В
• Режими синхронізації: авто, нормальна, одноразова
• Регулювання рівня синхронізації
• Методи синхронізації: передній фронт, задній фронт
• Джерело: канал 1, канал 2
• Розмір буфера: 512 КБ/канал
• Смуга пропускання: 60 МГц
• Максимальна частота дискретизації: 200 МС/с
• Математичні функції: додавання, віднімання, множення
• Відображення осцилограм: X,Y-T/X-Y
• Збереження осцилограм в форматах BMP або файлах MS Excel
• Алгоритм: швидке перетворення Фур'є (18 вікон), кореляція, спектральна функція
• Підтримка КИХ і БИХ фільтрів
• Генератор сигналів: прямокутний сигнал, "синус", "трикутник", "пила", "зворотня пила"
• Розмах вхідної напруги: ≥9 В (чим більше частота, тим менший розмах)
• Постійне зміщення: ±2.5 В
• Опір: 200±10% Ом
• Діапазон частот генератора: 1 Гц - 20 МГц ("синус"), 1 Гц - 2 МГц (інші), крок - 1 Гц
• Вид розгорток: лінійна, логарифмічна
• Розмах розгортки: 0.5-10 В
• Час розгортки: 0.1-10 с
• Діапазон лінійної розгортки: 1 Гц - 20 МГц
• Діапазон логарифмічної розгортки: 1 Гц - 10 МГц, 1, 10, 100...логарифмічний крок
• Розмір: 18 х 11.5 х 3.5 см

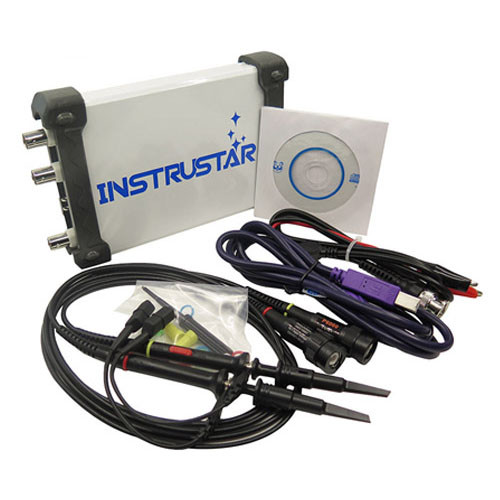

• Комплектація: осцилограф, щуп, BNC-кабель, USB-кабель, диск з ПЗ і документацією
